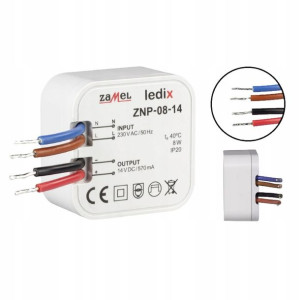

Zasilacz Dopuszkowy 14V DC / 8W ZAMEL ZNP-08-14
Opis
Zasilacz dopuszkowy 14 V DC / 8 WZNP-08-14Zasilacz ZNP-08-14 to profesjonalny zasilacz impulsowy o napięciu wyjściowym 14 V DC i mocy znamionowej 8 W.
Zasilacz przeznaczony jest do współpracy z typowymi produktami LED zasilanymi napięciem o wartości 14 V DC oraz sterownikami i odbiornikami radiowymi serii LEDIX.
Przeznaczony jest do bezpośredniego montażu w puszce instalacyjnej.
Produkt posiada zabezpieczenia przeciwzwarciowe oraz przeciążeniowe, które zwiększają bezpieczeństwo jego użytkowania.
Wysoka sprawność oraz bardzo mały pobór mocy w trybie czuwania sprawiają, iż jest to rozwiązanie bardzo ekonomiczne, przeznaczone do pracy ciągłej.
Zasilacz spełnia wymagania norm zharmonizowanych.
Cechy charakterystyczneZnamionowe napięcie wyjściowe 14 V DC, moc znamionowa 8 W,Niewielkie wymiary – przystosowany do montażu w typowej puszce instalacyjnej Ø60,Niski pobór mocy w trybie czuwania (0,25 W),Sprawność na poziomie 79%,Duża stabilność napięcia wyjściowego przy zmianach napięcia na wejściu lub zmianach obciążenia,Zabezpieczenia: przeciwzwarciowe, przeciążeniowe,Szeroki zakres temperatury pracy: -10 ÷ +50 C,Długoterminowa niezawodność działania,Wyprowadzone przewody przyłączeniowe o długości 150 mm.
MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
Podłączyć przewody zgodnie ze schematem podłączenia.
Zamontować ZNP-08-14 w puszce instalacyjnej Ø60.
Załączyć obwód zasilania.
Dane techniczneWyjście:Napięcie Uout: 14 V DCPrąd nominalny: 0,57 AZakres prądu: 0 0,57 AMoc nominalna: 8 WTolerancja napięcia: 5%Tętnienia napięcia: 80 mVppCzas narostu Uout: 10 msCzas ustalania Uout: 20 msWejście:Napięcie znamionowe: 230 V ACCzęstotliwość znamionowa: 50 HzTolerancja napięcia: -15% 10%Sprawność: 79 80%Pobór mocy – czuwanie: 0,25 WPrąd rozruchu: 20 AInne:Zabezpieczenia: Przeciwzwarciowe, przeciążenioweTemperatura pracy: -10 50 °CStopień ochrony: IP56Klasa ochronności: IIWymiary: 47,5 x 47,5 x 24,5 mmWaga:74 gZgodność z normami: PN-EN 61204-3, PN-EN 55022, PN-EN 61000
