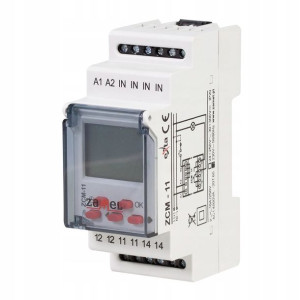

ZAMEL Programator czasowy tygodniowy 230V ZCM-11

Opis

Programator czasowy tygodniowy 230V ACZAMEL ZCM-11Programowalne zegary sterujące służą do realizacji funkcji czasowychSterowanie zależne od bieżącej godziny w cyklu tygodniowymWyświetlacz LCD podświetlanyTryb losowy, impulsowy oraz dodatkowe wejście sterujące INDwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 AObudowa dwumodułowa z klapką na szynę TH35Programator tygodniowy realizuje operacje sterowania przekaźnikiem wyjściowym w zależności od nastaw programowych (dzień, godzina).

Urządzenie posiada również funkcje dodatkowe m.in. funkcję losową, która może być użyta do symulacji obecności oraz funkcję wejścia sterującego, która ma wykorzystanie do zmiany trybu pracy układu za pomocą przycisku zewnętrznego.

Łatwość i intuicyjność obsługi została osiągnięta poprzez przejrzysty układ menu oraz ergonomiczną klawiaturę.

Zestaw zawieraProgramator czasowy tygodniowy ZCM-11Instrukcję obsługiInteligentny kalendarz - programator posiada wbudowany kalendarz, który automatycznie uwzględnia lata przestępne, uniemożliwia wprowadzenie daty, która nie istnieje, a także automatycznie wylicza dzień tygodnia na podstawie daty i uwzględnia zmianę czasu letnio-zimowego.

Uniwersalne wejście zewnętrzne* - programator posiada wejście zewnętrzne, za pomocą którego użytkownik może wymusić zmianę trybu pracy zegara bez konieczności ingerencji w tablicy rozdzielczej lecz np. przy użyciu zdalnego przycisku.

Programowalny tryb losowy - użytkownik deklaruje porę rozpoczęcia, zakończenia oraz dnia, w którym tryb losowy będzie aktywny. Dodatkowo definiuje maksymalne czasy załączania i wyłączania w zależności od potrzeb.

Dodatkowy tryb impulsowy - użytkownik ma możliwość szybkiego przełączania zegara do trybu impulsowego, dzięki czemu zegar nabie-ra nowych możliwości w układach sterowania.

Wygląd ProgramatoraWyświetlaczPamięć zewnętrznaPrzyciski sterująceWymienna bateriaZaciski wyjściowe przekaźnikaZaciski zasilaniaZaciski układu wyzwalaniaDzień tygodniaStan przekaźnika Pole informacyjneAktualny czas (gg:mm:ss)Tryb automatycznyTryb ręcznyTryb losowyCzas zimowyCzas letniMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie ZCM-11 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneZaciski zasilania: A1, A2Znamionowe napięcie zasilania: 230 V AC~(-15 / +10 %)Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 1,60 W /17 VALiczba kanałów: 1Liczba programów: 400 (200 par On/Off)Program: dzienny, tygodniowyTryby pracy: ręczny, automatyczny, losowy, impulsowyZmiana czasu letni/zimowy: automatyczna, ręcznaKolor podświetlenia panelu LCD: bursztynowyWejście zewnętrzne: takDokładność odmierzania czasu: maks. +/- 1 s / 24 h przy temp. 25 °CCzas podtrzymania zegara: 3 lataBateria podtrzymania zegara: wymienna CR2032Czas podtrzymania programu: 10 latZaciski układu wyzwalania: IN, IN, IN, INZaciski styków przekaźnika: 11, 12, 14Parametry styków przekaźnika: 1 NO/NC-16 A/250 V AC1 4000 VALiczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: dwumodułowa (35 mm) 90x35x66 mmWaga: 0,140 kgZgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
