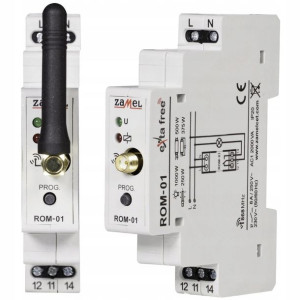

Radiowy odbiornik modułowy ROM-01 1-kanał ZAMEL
Opis
Radiowy odbiornik modułowyZAMEL ROM-01 ✔️ Współpracuje z nadajnikami bezprzewodowego systemu sterowania EXTA FREE Jeden przekaźnik wyjściowy NO/NC (styki beznapięciowe) ✔️ Możliwość integracji z przewodowymi systemami sterowania (na przykład automatyka budynkowa EXTA) ✔️ Odbiornik radiowy 1-kanałowy do montażu w rozdzielnicy na szynie TH 35 ✔️ Duży zasięg działania aż do 300 m w terenie otwartym ✔️ Możliwość podłączenia anteny ANT-01, montowanej na zewnątrz rozdzielnicy ✔️ 5 trybów pracy: załączenie, wyłączenie, tryb monostabilny, bistabilny, czasowy ✔️ Sygnalizacja optyczna zasilania i działania przekaźnika, ✔️ Możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01. ➡️ Radiowy odbiornik modułowy ROM-01 zabudowany może być w typowych rozdzielnicach elektrycznych na szynie TH 35 i realizować funkcje sterowania radiowego z użyciem dowolnego nadajnika systemu EXTA FREE. ➡️ Do wyjścia przekaźnikowego urządzenia podłączone mogą być dowolne aparaty elektryczne (na przykład przewodowe urządzenia automatyki budynkowej EXTA, układy przekaźnikowo-stycznikowe, inne), realizujące funkcje zadane przez elementy systemu radiowego.
Opis ROM-01Zaciski zasilania (L, N)AntenaSygnalizacja optyczna napięcia zasilaniaSygnalizacja optyczna stanu przekaźnikaGniazdo antenyPrzycisk programowaniaZaciski wyjściowe przekaźnika (12, 11, 14)Urządzenie może pracować w pięciu trybach ▶️ Monostabilny ONPrzekaźnik działa tylko w czasie naciśnięcia przycisku nadajnika ▶️ Bistabilny ON / OFF (jeden przycisk)Urządzenie cyklicznie zmienia stan przekaźnika po naciśnięciu zawsze tego samego przycisku ▶️ Załącz ONUrządzenie włącza się po naciśnięciu przycisku ▶️ Wyłącz OFFUrządzenie wyłącza się po naciśnięciu przycisku ▶️ Czasowy urządzenie wyłącza się po zaprogramowanym czasie (tp) jednak można je wyłączyć przed upływem tego czasu. Czas wpisany przez producenta - 15 s. UWAGA! Zapisany czas nie ulega skasowaniu.
MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonumi do odpowiedniego obwoduSprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilającychZamontować urządzenie ROM-01 w rozdzielnicy na szynie TH-35Podłączyć przewody pod zaciski zgodnie ze schematem podłączeniaZałączyć obwód zasilaniaEXTA FREE- Sterowanie bezprzewodoweSystem radiowego sterowania budynkiem▶️ To bezpieczeństwo, innowacyjna technologia i komfort na każdą kieszeń.▶️ Wzbogacony o jednostkę centralną, umożliwia sterowanie oświetleniem, ogrzewaniem, klimatyzacją, roletami okiennymi oraz innymi urządzeniami w budynku nie tylko z poziomu nadajników radiowych, lecz także za pomocą smartfonów i tabletów.
System bezpieczeństwa? System EXTA FREE to również sprzymierzeniec w trosce o bezpieczeństwo.? Dzięki czujnikom ruchu lub kontaktronowym użytkownik w dowolnym momencie może sprawdzić czy okna i drzwi budynku są zamknięte.? Natomiast czujnik zalania wykryję wodę pojawiająca się w pomieszczeniu.
Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V~Tolerancja napięcia zasilania: -15 +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór mocy: 0,45 WSygnalizacja optyczna zasilania: dioda LED zielonaLiczba trybów pracy: 5Liczba kanałów: 1Transmisja: radiowa 868,32 MHzSposób transmisji: jednokierunkowaKodowanie: transmisja z adresacjąMaksymalna ilość nadajników: 32Zasięg: do 300 m w terenie otwartymNastawa czasu: 1 s 18 godzin (co 1 s)Sygnalizacja optyczna stanu przekaźnika: dioda LED czerwonaZaciski wyjściowe przekaźnika: 12, 11, 14Parametry styków wyjściowych: 1NO/NC 8A / 250V~ AC1 2000 VATemperatura pracy: -10 +55 oCPrzekrój przewodówprzyłączeniowych: do 2,5 mm2Pozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udaro
