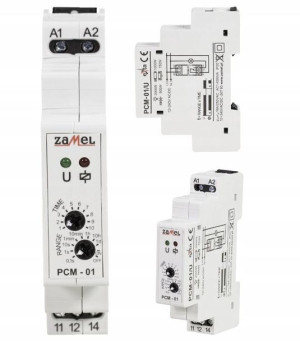

PRZEKAŹNIK Czasowy Rewersyj 12-230V AC/DC PCM-01/U

Opis

Przekaźnik czasowy rewersyjny uniwersalny 12/240V AC/DCZAMEL PCM-01/U ✔️ Realizuje funkcję opóźnionego załączenia (rewersyjny) w układach automatyki i sterowania ✔️ Przekaźnik uniwersalny działający w zakresie: 12/240V AC/DC ✔️ Przekaźnik wyzwalany jest napięciem zasilającym ✔️ Szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni oraz wysoka dokładność odmierzanego czasu ✔️ Funkcja ON / OFF umożliwia stałe załączenie lub wyłączenie odbiornika ✔️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A ✔️ Sygnalizacja napięcia zasilania dioda LED zielona ✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona ✔️ Obudowa jednomodułowa na szynę TH35Zestaw składa się z1 szt. Przekaźnik czasowy Rewersyjny PCM-01/UInstrukcję obsługi w języku polskim ➡️ Jednofunkcyjny przekaźnik czasowy PCM-01/U służy do realizacji funkcji opóźnionego załączania (rewersyjny) w układach automatyki i sterowania. ➡️ Przekaźnik wyzwalany jest napięciem zasilającym. ➡️ Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. ➡️ Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu - zrealizowane za pomocą diod LEDOpis przekaźnikaZacisk zasilania (A1)Kontrolka Napięcia zasilaniaPłynna regulacja czasuWybór zakresu czasowegoZaciski wyjściowe przekaźnika (11, 12 ,14)Zacisk zasilania (A2)Kontrolka stanu przekaźnika (sygnalizacja odmierzania czasu)Układ ostrzegania przed startem silnika (maszyny)Przekaźnik czasowy PCM01/U pracuje w układzie, w którym po naciśnięciu przycisku START/STOP przez czas t będzie brzmiał ostrzegawczy sygnał dźwiękowy informujący o zbliżającym się załączeniu silnika (maszyny). Przekaźnik ten współpracuje z PCM04 w trybie przekaźnika bistabilnego z ograniczeniem czasowym (MODE=I), dzięki czemu mamy możliwość załączenia i wyłączenia silnika przy pomocy jednego przycisku oraz ustawienia maksymalnego dopuszczalnego czasu pracy silnika.

Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PCM01/U w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić czas przy pomocy pokręteł TIME i RANGE przy czym t = TIMExRANGE.

Dane techniczneZaciski zasilania: A1, A2Znamionowe napięcie zasilania: 12 / 240 V AC/DCTolerancja napięcia zasilania: -5%, +10 %Kontrolka napięcia zasilania: dioda LED zielonaCzęstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 15 mALiczba trybów pracy: 1 (opóźnione załączanie)Zakres nastaw czasu t: 0,1 s / 10 dniDokładność odmierzania czasu: 0,2 %Nastawa czasu: 2x potencjometr (obrotowy + skokowy)Kontrolka stanu przekaźnika i pomiaru czasu: dioda LED czerwonaParametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 5Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 2 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm
