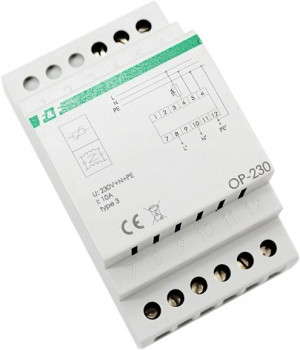

Filtr Przeciwzakłoceniowy Typ D Op-230

Opis

OGRANICZNIKIEM PRZEPIĘĆ TYPU D Z FILTREM PRZECIWZAKŁOCENIOWYMOP-230 F&FMaksymalne napięcie pracy-230 V ACNajwiększe trwałe napięcie pracy- 255 VNapięciowy poziom ochrony L→N zmierzony-1 KVCzas zadziałania-maks. 25 nsPrąd upływu-0,5 mAPrąd znamionowy- 10 AKlasa ochronnika- IIIDodatkowe zabezpieczenie- 10 A gL/gG lub C10 AIndukcyjność układu- 1 mH na torPojemność układu L→N- 880 nFPojemność układu L(N)→PE- 2,2 nFTłumienność zakłóceń radioelektrycznych-85 dBNr normy- IEC 61643-1:2001Przyłącze- zaciski śrubowe 4,0 mm²Moment dokręcający-0,5 NmTemperatura pracy- -25 ÷ 50 °CWymiary- 3 moduły (52,5 mm)Montaż- na szynie 35 mmStopień ochrony- IP20Typ 3 (dawniej D). Z potrójnym filtrem przeciwzakłóceniowym.

OP-230 to profesjonalne zabezpieczenie przeciwzakłóceniowe dla urządzeń pracujących w rozdzielniach przemysłowych, szczególnie wrażliwych na zakłócenia i przepięcia w sieci zasilającej.

Dedykowane w szczególności dla rozbudowanych systemów automatyki przemysłowej z wykorzystaniem przekaźników czasowych, sterowników PLC, multimetrów, komputerów i innych urządzeń mikroprocesorowych. Również do zastosowania w instalacjach domowych jako zabezpieczenie sprzętu komputerowego i RTV.

OP-230 realizuje dwa zabezpieczenia:Potrójny filtr przeciwzakłóceniowy- specjalnie zaprojektowany pasywny układ dławików, w znacznym stopniu eliminujący zakłócenia radioelektryczne i przemysłowe (filtr symetryczny). Jednocześnie blokuje zakłócenia przychodzące z sieci energetycznej i odwrotnie - zakłócenia pochodzące od urządzeń użytkownika (kuchenka mikrofalowa, komputer, zasilacze impulsowe, itd.) nie są przepuszczane do sieci zasilającej. Filtr ochronnika to układ o strukturze czwórnika (czwórnik to układ mający cztery zaciski – jedna z par zacisków pełni rolę wejścia, zaś druga wyjścia), który przepuszcza bez tłumienia lub z małym tłumieniem napięcia i prądy o określonym paśmie częstotliwości, a tłumi napięcia i prądy leżące poza tym pasmem. Filtry znajdują zastosowanie głównie w urządzeniach elektronicznych i energetycznych. Umieszczone pomiędzy źródłem zasilania a odbiornikiem powodują, że do odbiornika dostaje się sygnał o pożądanym widmie częstotliwości.

Zaawansowany układ przeciwprzepięciowy – chroniący urządzenia w obwodzie, w który włączony jest ochronnik. Specjalne warystory działają zarówno przy typowych przepięciach sieciowych, jak również przy groźnych przepięciach asymetrycznych, które często występują jednocześnie z przepięciami symetrycznymi. OP-230 absorbuje wysoką wartość impulsu przepięciowego przy wyjątkowo krótkim czasie reakcji. Zastosowanie, nie jak zazwyczaj jednego lub trzech, ale sześciu warystorów tworzy podwójny stopień ostatecznego zabezpieczenia.
