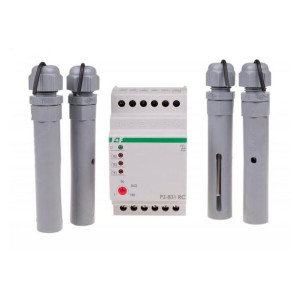

Przekaźnik kontroli poziomu cieczy PZ-831 RC

Opis

Przekaźnik kontroli poziomu cieczy PZ-831 RCTRÓJSTANOWY.

Przeznaczenie:Przekaźnik  PZ-831  służy do wykrywania obecności cieczy przewodzących prąd elektryczny na  poziomach zamontowanych  sond zalania.

Działanie:W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy, np. w chwili zalania sondy poziomu pierwszego R1 (zwarcie sondy bazowej COM i sondy poziomu R1) styk 11-12 zostanie zamknięty. Analogicznie dla sond poziomu R2 i R3. Obniżenie sie poziomu cieczy poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.

Sposób podłączenia sondy:Sonda elektrodowa podłączana przewodem o średnicy żyły do 1mm²  i  maksymalnej długości 100m .

Zaciski 3-4-5-6 separowane od sieci.

Dane techniczne:zasilanie 230V ACprąd obciążenia  3×[styk 3× separowany 1Zczułość - regulowana  dla PZ-829 RC 1÷180kΩsygnalizacja zasilania  LED zielonasygnalizacja stanu pracy  3× LED czerwonapobór mocy  1,1Wprzyłącze zaciski śrubowe 2,5mm²wymiary 3 moduły (52,5mm)montaż  na szynie 35mm sonda zalania:  elektroda ze stali kwasoodpornej+ plastikowa osłonka elektrody+ dławnica PG9wymiary sondy Ø15, l=9,5cmnapięcie elektrodprąd elektrodprzewód przyłączeniowy  np.

DY 1mm²
