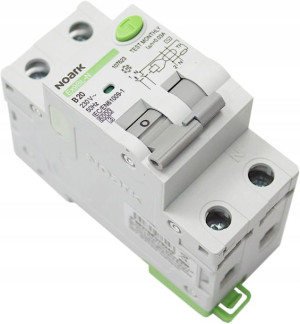

B 20a 30ma 1f Różnicówka Z Członem Nadprądowym

Opis

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY Z CZŁONEM NADPRĄDOWYM B20 30MANOARK 107623(JEDNOFAZOWY)DANE TECHNICZNE:Prąd znamionowy - 20ALiczba biegunów - 2PCharakterystyka - BNapięcie znamionowe - 230 VNapięcie izolacji - 500 VCzęstotliwość - 50/60 HzZnamionowy prąd różnicowy - 30 mAWytrzymałość zwarciowa - 4500 ACzas wyzwolenia - 0,1 sOdporność na udar napięciowy - 6000 VTrwałość mechaniczna i elektryczna - 4000 cykliWskaźnik wyzwolenia - TAKStopień ochrony - IP 20WYMIARY:Wysokość  - 89mmSzerokość - 36mmGłębokość - 78mmWyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników różnicowoprądowych oraz oddzielnych wyłączników nadprądowych. Seria Ex9BL jest dostępna dla prądów znamionowych od 6 do 40 A, charakterystyki wyzwalania B oraz C. Parametry urządzeń są określane przez znamionowy prąd różnicowy o wartości 30, 100 oraz 300 mA oraz czułości AC i A. Ze względu na wytrzymałość zwarciową o wartości 10 kA (-H) oraz 6 kA (-N) są one przeznaczone do wszystkich aplikacji, w tym do tych najbardziej wymagających.

MONTAŻ RÓŻNICÓWKI NA SZYNĘ TH 35mm
