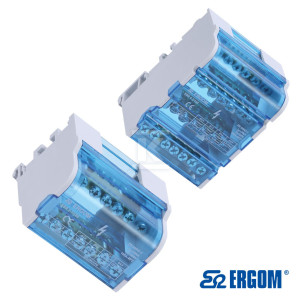

Blok rozdzielczy EBR 4-7/100

Opis

Blok rozdzielczy typu EBR 500 V przeznaczony do stosowania w rozdzielnicach nN jako element dystrybucji energii elektrycznej. Umożliwia bezpieczne rozdzielenie torów prądowych przy napięciu znamionowym izolacji 500 V AC.

Konstrukcja oparta na mosiężnych torach prądowych zapewnia dobrą przewodność i trwałość połączeń, natomiast obudowa z poliamidu oraz pokrywa z poliwęglanu zapewniają odpowiednią izolację i ochronę użytkownika.

Blok przystosowany jest do montażu na szynie TSE 35 lub bezpośrednio do podłoża (2 otwory O5). Zaciski śrubowe umożliwiają bezpośrednie podłączanie linek i drutów.

Dane elektryczne:- ilość torów prądowych: 4,- ilość zacisków w torze prądowym: 7,- napięcie znamionowe izolacji Ui: 500 V AC,- prąd znamionowy ciągły In (40°C): 101 A,- prąd zwarciowy wytrzymywany Icw: 3 kA/1s,- prąd zwarciowy szczytowy Ipk: 18 kA,Przekroje przyłączanych przewodów (dla 1 toru):- linki bez końcówki: 2 x 10–25 mm2 + 5 x 2,5–6 mm2,- linki z końcówką tulejkową HI: 2 x 6–16 mm2 + 5 x 1,5–6 mm2.

Dane mechaniczne:- materiał torów prądowych: mosiądz,- obudowa: poliamid,- pokrywa: poliwęglan,- montaż: szyna TSE 35 lub bezpośrednio do podłoża,- temperatura pracy: -25°C ÷ +55°C.

Normy:- PN-EN 60947-7-1.
