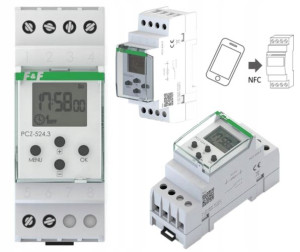

F&f Zegar Sterujący Astronomiczny Pcz-524

Opis

ZEGAR STERUJĄCY ASTRONOMICZNYF&F PCZ-524DANE TECHNICZNE:Typ - astronomicznyNapięcie zasilania - 24÷264 V AC/DCElement wykonawczy - przekaźnikMaksymalny prąd obciążenia - 16 AKonfiguracja styków - 1 × NO/NCSeparacja styku - TAKCzas podtrzymania pracy zegara - 6 latTyp baterii - 2032 (litowa)Dokładność wskazań zegara - 1 sBłąd czasu - ±1 s / 24 hCzas podtrzymania pracy wyświetlacza - brakPrzyłącze zaciski śrubowe - 4,0 mm²Moment dokręcający - 0,5 NmPobór mocy - 1,5 WTemperatura pracy - -20÷50°CWymiary - 2 moduły (35 mm)Montaż na szynie - 35 mmStopień ochrony - IP20DziałanieZegar astronomiczny, na podstawie informacji o bieżącej dacie oraz współrzędnych geograficznych miejsca jego zainstalowania, samoczynnie wyznacza dobowe, programowe punkty załączenia i wyłączenia oświetlenia. Dokładny czas załączenia i wyłączenia ustalany jest na podstawie obliczenia położenia słońca względem horyzontu i umożliwia wybranie jednej z trzech opcji sterowania (moment włączenia i wyłączenia światła ustawiany jest niezależnie):1. Astronomiczny zachód i wschód słońca2. Zmierzch / świt cywilny3. Korekcja – indywidualna korekcja programowych punktów załączenia i wy-łączenia przez użytkownika: kątowa lub czasowa..

Funkcje zegaraPRACA AUTOMATYCZNA - samoczynna praca według programowych punktów załączenia i wyłączenia styku [załączony symbolna wyświetlaczu z lewej strony].

PRACA PÓŁAUTOMATYCZNA – możliwość ręcznego włączenia/wyłączenia styku podczas pracy automatycznej. Zmiana obowiązywać będzie do momentu kolejnego włączenia/wyłączenia wynikającego z cyklu pracy automatycznej [pulsujący symbolna wyświetlaczu z lewej strony].

UWAGA! W trybie półautomatycznym pozycja styku jest przeciwna do tej, który wynika z cyklu programu (czyli w nocy styk jest wyłączony, a w dzień załączony). Praca półautomatyczna działa tylko do końca obecnego cyklu pracy automatycznej, np. wejście w tryb półautomatyczny w dzień spowoduje załączenie światła, aż do momentu, gdy nastąpi pora programowego załączenia wynikająca z cyklu astronomicznego. Wtedy zegar wraca do pracy automatycznej (a światło pozostaje dalej włączone, aż do świtu).

PRACA RĘCZNA - [ON] trwałe  załączenie styku (poz. 1-5) lub [OFF] trwałe rozłączenie styku (poz. 1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA. [brak symboluna wyświetlaczu z lewej strony].

ASTRONOMICZNY WSCHÓD I ZACHÓD SŁÓŃCA - chwile, kiedy centrum dysku słonecznego dotyka horyzontu (parametr h= -0,583°). Ze względu na uproszczenie obliczeń dopuszcza się odchylenie rzędu kilku minut w stosunku do danych wyznaczonych przez „HM Nautical Almanac Office”.

UWAGA! Zaletą ustawienia momentu załączenia/wyłączenia w funkcji położenia tarczy słonecznej jest niewrażliwość na zmianę czasu trwania zmierzchu/świtu dla różnych pór roku, przez co moment załączenia/wyłączenia następuje zawsze dla tego samego poziomu jasności.

ZMIERZCH i ŚWIT CYWILNY - także kalendarzowy – faza zachodu Słońca,w której środek tarczy słonecznej znajdzie się nie więcej niż 6 stopni kątowych poniżej horyzontu (tarcza słoneczna oglądana z Ziemi ma średnicę ok. pół stopnia). W tym czasie pojawiają się na niebie (przy dobrej przejrzystości powietrza) najjaśniejsze gwiazdy i planety („Gwiazda Wieczorna”, „pierwsza gwiazdka” w Wigilię). Ze względu na rozproszenie światła w atmosferze jest jeszcze na ogół dostatecznie dużo światła słonecznego, że wystarcza to jeszcze do normalnej działalności na otwartej przestrzeni bez sztucznych źródeł światła. Świt cywilny (także kalendarzowy) – czas przed wschodem Słońca, kiedy środek tarczy Słońca znajduje się już wyżej niż 6° poniżej linii horyzontu.

PROGRAMOWY PUNKT ZAŁĄCZENIA i WYŁĄCZENIA - czasy załączenia styku (poz. 1-5) i wyłączenia styku (poz. 1-6) wyznaczone w oparciu o wybraną opcję sterowania: astronomiczny wschód/zachód lub świt/zmierzch cywilny oraz lokalizację.

KONFIGURACJA - podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA  I  WYŁĄCZENIA.

LOKALIZACJA - współrzędne geograficzne i strefa czasowa miejscowości stosunkowo bliskiej miejsca instalacji zegara. W pamięci zdefiniowane są lokalizacje i strefy czasowe ok. 1500 miejscowości z 51 krajów świata. Możliwe jest wprowadzenie własnych nastaw w postaci lokalizacji geograficznej i strefy czasowej (UTC).

KOD WSPÓŁRZĘDNYCH - przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające podanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli na odwrocie instrukcji). Pełna lista krajów i odpowiadających im
