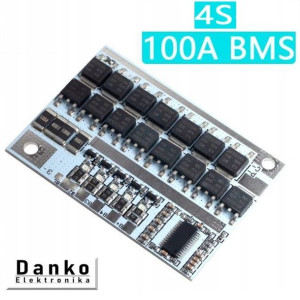

Balanser BMS 4S 100A 16,8V Ładowarka Li-ion 18650

Opis

Moduł zarządzania ładowaniem akumulatorów BMS 4S 100ADanie techniczne:Prąd ciągły pracy max: 60/80 APrąd chwilowy max 100APrąd ładowania max: 60/80 AMaksymalny prąd ciągły: 80 A (osobne podłączenie portów P-/C-) (tak jest ba schemacie)Maksymalny prąd ciągły: 60 A (wspólne podłączenie portów P-/C-)Napięcie ładowania: 16,8V ÷ 18 VZabezpieczenie przed przeładowaniem: 4.2 ÷ 4.21 V na ogniwoZabezpieczenie przed rozładowaniem: 2.7 ÷ 2.8 V na ogniwoTemperatura pracy: -30 ÷ +50 °CWytrzymałość układu: min. 50000 hWymiary: 42*61*3.4 mmładuje 4 ogniwa lub 4 pakiety ogniw 18650 litowo-jonowych lub 26650 litowo-polimerowychNie należy mieszać ogniw nowych i wyeksploatowanych.

Najlepiej stosować ogniwa o takich samych parametrach napięcia, pojemności i rezystancji wewnętrznej.

Moduł doskonały np. do regeneracji baterii elektronarzędzi poprzez wymianę ogniw z Ni-Cd na Li-Ion.

Schemat podłączenia pakietu 5S (18,0V-21,0V) - ładowanie max. 21VWspólny port - prąd wyjściowy 60AWspólny port - prąd wyjściowy 60AB-: podłączyć do bieguna ujemnego pierwszego ogniwaB1: podłączyć do plusa pierwszej celi i minusa drugiego ogniwaB2: podłączyć do plusa drugiej celi i minusa trzeciego ogniwaB3: podłączyć do plusa trzeciej celi i minusa czwartego ogniwaB4: podłączyć do plusa czwartej celi i minusa piątego ogniwaB+: podłączyć do plusa piątego ogniwa, ładowarki i obciążeniaP-: pozostawić niepodłączoneC-: podłączyć do minusa obciążenia i ładowarkiOsobny port - prąd wyjściowy 80AB-: podłączyć do bieguna ujemnego pierwszego ogniwaB1: podłączyć do plusa pierwszej celi i minusa drugiego ogniwaB2: podłączyć do plusa drugiej celi i minusa trzeciego ogniwaB3: podłączyć do plusa trzeciej celi i minusa czwartego ogniwaB4: podłączyć do plusa czwartej celi i minusa piątego ogniwaB+: podłączyć do plusa piątego ogniwa, ładowarki i obciążeniaP-: podłączyć do minusa obciążeniaC-: podłączyć do minusa obciążenia i ładowarki
