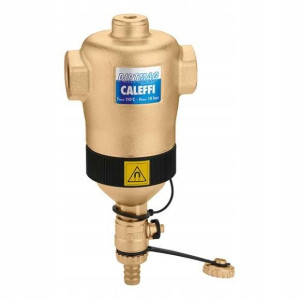

Filtr magnetyczny separator CALEFFI DIRTMAG 1''

Opis

DIRTMAG® - Separator zanieczyszczeń z magnesem. Przyłącza z gwintem wewnętrznym 1″Opis:Separator zanieczyszczeń z magnesem.

Wykonany z mosiądzu.

Przyłącza z gwintem wewnętrznym.

Zawór spustowy z króćcem do węża.

Przyłącze górne z zaślepką.

Maks. ciśnienie pracy: 10 bar.

Zakres temperatury pracy: 0÷110°C.

Wielkość separowanych cząstek do 5 µm.

Specyfikacja technicznaMateriały:Korpus: mosiądz EN 1982 CB753SKomora gromadzenia zanieczyszczeń: mosiądz EN 12165 CW617NGórna cześć: mosiądz EN 12164 CW617NUszczelnienia hydrauliczne: EPDMGórne przyłącze: mosiądz EN 12165 CW617NWykonanie:Medium: woda, roztwory glikoluMax. stężenie glikolu: 50%Max. ciśnienie pracy: 10 barZakres temperatury pracy: 0÷110°CWielkość separowanych cząstek: do 5 μmIndukcja magnetyczna cząstek: 2 x 0,3 TPrzyłącza:Główne: 1" GWPrzyłącze górne: 1/2” GW (z korkiem)Odwodnienie: podłączenie wężaFunkcjaUrządzenia tego typu oddzielają zanieczyszczenia w zamkniętych instalacjach centralnego ogrzewania, głównie cząstki piasku i rdzy. Zanieczyszczenia gromadzone są w komorze o dużej pojemności, co zmniejsza częstotliwość czyszczenia, ich usunięcie może być przeprowadzone podczas normalnej pracy instalacji. Wersja z magnesem przeznaczona jest do oddzielenia związków ferromagnetycznych z instalacji. Urządzenie jest zdolne do usuwania nawet najmniejszych cząstek, przy tym nie powoduje wysokich strat ciśnienia w instalacji.

Zasada działaniaZasada działania separatora zanieczyszczeń opiera się na połączeniu wielu zjawisk fizycznych. Wewnętrzny element (1) składa się z szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnię elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone.

Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (3) znajdujący się w dolnej części urządzenia.

Kierunek przepływu nie ma wpływu na prawidłową pracę separatora zanieczyszczeń.

Szczegóły konstrukcyjneNiskie straty ciśnienia i stała wydajnośćWysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z siatkowych powierzchni. Sprawność oddzielenia cząstek jest dużo wyższa niż w przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w trakcie pracy zapychają się, co zmniejsza ich sprawność.

Budowa wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającego medium, co wspomaga proces separacji zanieczyszczeń.

Wewnętrzna struktura i komora gromadzenia zanieczyszczeńKomora gromadzenia zanieczyszczeń posiada następujące cechy:zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia.ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie).może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

Separacja zanieczyszczeń ferromagnetycznychSeparator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji.

Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną. Wersje kołnierzowe wyposażone są w element magnetyczny umieszczony w specjalnym gnieździe. W przypadku czyszczenia magnes może być usunięty z gniazda.
