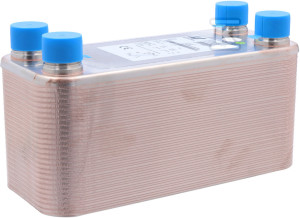

Wymiennik płytowy lutowany jednoprzepływowy LB31-50-1" (przyłącza: 4 króćce GZ)
Opis
W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane).
Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze.
Ciśnienie maksymalne projektowe: 30 barCiśnienie projektowe minimalne: 0 barLiczba przyłączy: 4.0Łączenie płyt: Lutowane miedziąPrzepływ maksymalny: 2,49 m3/hRodzaj przyłącza: Gwint zewnętrznyRozstaw króćców w pionie: 232 mmRozstaw króćców w poziomie: 68 mmSchemat przepływu: JednoprzepływowyTemperatura projektowa minimalna: -195 °CWyposażenie w izolację termiczną: nieWyposażenie w uchwyt do mocowania: nieWyposażenie w złączki stalowe do spawania: nie
