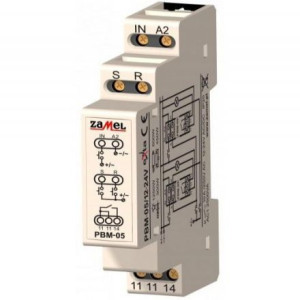

Przekaźnik bistabilny beznapięciowy 12-24V AC/DC PBM-05 ZAMEL

Opis

Przekaźnik bistabilny beznapięciowy PBM-05 ZAMEL to elementsłużącej do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Ważną cechą urządzenia jest zerowy pobór prądu.

Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniem. Wejścia sterujące SET i RESET w przekaźniku bistabilnym pozwalają na centralne sterowanie grupą przekaźników. Impulsem sterującym wejścia IN oraz S i R może być tylko impuls z linii + (napięcie DC) lub L (napięcie AC). Konstrukcja przekaźnika umożliwia zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania.

Parametry:typ: przekaźnik bistabilny beznapięciowybistabilne sterowanie oświetleniemfunkcje sterowania centralnegozerowy pobór prąduzacisk wyzwalania: INZnamionowe napięcie wyzwalania: 12 ÷ 24 V AC/DCTolerancja napięcia zasilania: -15 ÷ +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu wyzwalania: 11 mAZaciski centralnego sterowania: Set, ResetParametry styków przekaźnika: 1NO - 10 A / 250 V AC1 2500 VApamięć stanu przekaźnikaLiczba zacisków przyłączeniowych: 7Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2Temperatura pracy: -20 ÷ +45 o CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm Waga: 0,06 kg wyzwalanie układu z linii + (napięcie DC) lub L (napięcie AC),praca z wieloma przyciskami jednobiegunowymi,dwużyłowa instalacja sterująca,wyjście przekaźnikowe ‑ jeden styk zwierny o maksymalnej obciążalności 10 A gwarancja: 24 miesiące
