Zawór regulacyjny Integra lewy Cu czarny strukturalny All in One

Opis

Zawór regulacyjny Integra lewy Cu czarny strukturalny All in OneZestaw Integra regulacyjny lewy.

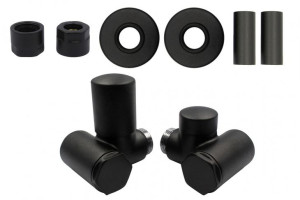

W skład zestawu wchodzą: 1 zawór regulacyjny lewy,1 zawór odcinający prawy,2 rozety maskujące, metalowe pojedyncze,2 tuleje maskujące, metalowe oraz 2 złączki Cu - do instalacji miedzianej 15mm WARTO WIEDZIEĆ:Zawór regulacyjny INTEGRA przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym.

Korpus zaworu zintegrowany jest z trójnikiem umożliwiając podłączenie grzałki elektrycznej bezpośrednio przez zawór do grzejnika - zalecany montaż grzałki na zaworze odcinającym.

Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego.

Dane techniczne:Temperatura pracy do 120°CCiśnienie nominalne 1MPaCzynnik grzewczy wodaMax. różnica ciśnienia 0.06MPaCiśnienie próbne 1.5 MPaNastawa wstępna na zaworze odcinającymPrzyłącze grzejnikowe G ½Montaż grzałki elektrycznej na zaworze odcinającymPoniżej zamieszczamy rysunki z wymiarami: zaworu regulacyjnego i odcinającego Integra oraz wymiary tulejek maskujących oraz rozety pojedynczej. DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!

KOLORYSTYKAProdukty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżejMOŻLIWOŚCI PODŁĄCZEŃ:Zawory regulacyjne Integra możesz podłączyć do grzejnika gdy masz wejścia: - dolne - które prezentują dwa schematy poniżej                a) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Integra lewy z rozetami pojedynczymi                b) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Integra prawy z rozetami pojedynczymi - dolne środkowe - które prezentują dwa schematy poniżej                a) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Integra prawy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)                b) gdy zasilanie jest z prawej strony - wybierz zawór  regulacyjny Integra lewy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)- w podłączeniu dolnym - masz również możliwość podłączenia grzałki - poniżej prezentujemy przykład takiego podłączenia - zalecany jest montaż grzałki na zaworze odcinającymMOŻLIWE INSTALACJE:Zawór Integra możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Integra możesz podłączyć do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Integra możesz podłączyć do instalacji 1/2 (GZ1/2)  - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Integra możesz podłączyć do instalacji 1/2 (GW1/2)  - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
