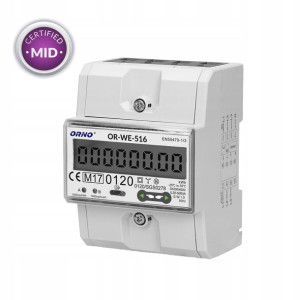

Orno 3-fazowy Licznik 80a Or-we-516, Gabaryt-b

Opis

3 FAZOWY LICZNIK ENERGII ELEKTRYCZNEJ 80Az portem RS-4853 modułyDIN TH-35mmz certyfikatem MIDKOD TOWARU: ORNO-OR-WE-516CHARAKTERYSTYKA PRODUKTUUrządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485.

Wyposażony w port optyczny IR – współpracuje z głowicą optyczną OR-WE-518. Protokół: typ Modbus-RTU.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.

Pobór energii w fazie sygnalizowany jest miganiem diody LED.

Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).

Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości trzech modułów, montaż na szynie DIN TH-35 mm.

Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.

DANE TECHNICZNETyp: trójfazowyPorty: RS485Protokół komunikacyjny: ModbusNapięcie zasilania: 3 x 230V/400V~, 50/60HzPrąd bazowy (lb): 5APrąd maksymalny (lmax): 80APrąd minimalny (lmin): 0,25ACzęstotliwość impulsów: 1000 imp/kWhKlasa dokładności pomiaru: BZgodność z MID (2014/32/EU): takWyświetlacz: 6+2Wyjście impulsowe: takWielotaryfowość: nieIlość modułów: 4.5Stopień ochrony: IP51Wymiary (szer./wys./gł. [mm]): 72 / 100 / 66Inne cechy: port optyczny IRWYMIARYSzerokość: 72 mmWysokość: 100 mmGłębokość: 66 mmSCHEMAT PODŁĄCZENIAL1 – podłączenie fazy 1L2 – podłączenie fazy 2L3 – podłączenie fazy 3N – podłączenie przewodu neutralnegoSo+- podłączenie wyjścia impulsowegoA B- podłączenie protokołu RS485IN – wejścieOUT – wyjście
