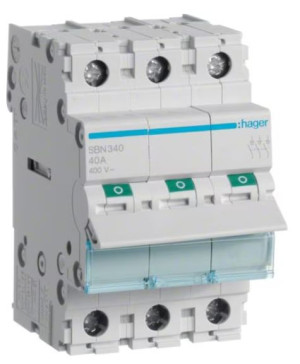

Modułowy rozłącznik izolacyjny 40A FR Hager SBN340

Opis

Modułowy rozłącznik izolacyjny 40A FR Hager SBN340Modułowy rozłącznik izolacyjny 40A FR Hager SBN340 to izolacyjny element aparatury, który spełnia dwie bardzo ważne funkcje. Jedną z nich jest przewodzenie prądu w warunkach znamionowych, drugą jest zapewnienie ochrony instalacji elektrycznej podczas zwarć, przeciążeń sieci czy innych awarii. Jego głównym zadaniem jest rozłączenie obwodu w warunkach znamionowych oraz podczas przeciążenia i ochrona urządzeń elektrycznych podłączonych do sieci. Dodatkowo modułowy rozłącznik izolacyjny 40A FR Hager SBN340 zapewnia skuteczną izolację obwodu, przez co umożliwia bezpieczną pracę podczas obsługi maszyn i urządzeń. Stosowany jest w rozdzielniach jako rozłącznik służący do odłączania napięcia od wszystkich obwodów. Rozłącznik marki Hager w typie SBN wyposażony jest w 3 bieguny i obsługuje 3 fazy prądu znamionowego In (A) 40. Zapewnia wytrzymałość elektryczną do 5000 przełączeń, a jego wytrzymałość mechaniczna sprosta nawet 60000 przestawieniom. Łatwość montażu na szynie DIN oraz duży zakres temperatury pracy od -40 °C do +80°C zapewnia trwałości i niezawodność użytkowania nawet w ekstremalnych warunkach.

Dane techniczne:Liczba styków NO: 3Przekrój przewodu elastycznego (linka) w zacisku: 2,5 / 16mm²Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 25mm²Rodzaj przyłącza: ze śrubąMoment dokręcający: 2,8 NmGłębokość produktu: 68 mmWysokość produktu: 83 mmSzerokość produktu: 52,5 mmTrwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 5000Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 5000Wytrzymałość mechaniczna (liczba cykli): 60000Całkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:3,3 W: 1,1 WCzęstotliwość (zakres do ETIM): 50 do 60 HzObciążalność prądowa prądu przemiennego AC21 w kategorii B: 40 ADopuszczalne obciążenie prądem AC22 kategorii A: 40 APrąd znamionowy In: 40 AZnamionowy krótkotrwały prąd wytrzymywany 1s: 0,6 kAObudowa zewnętrzna zasilana prądem cieplnym: 40 ADopuszczalne obciążenie prądem AC21 kategorii A: 40 AObciążalność prądowa prądu przemiennego AC22 w kategorii B: 40 AZdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3: 846 AZnamionowe napięcie izolacji Ui: 440 VRodzaj wejścia napięcia 1: ACZnamionowe napięcie udarowe wytrzymywane Uimp: 6000 VNapięcie znamionowe łączeniowe Ue (AC): Częstotliwość:400 V: 50/60 HzLiczba biegunów: Układ biegunów:3 P: 3 PFirma Hager, zało­żona w 1955 roku w Niem­czech, stała się wiodącym dostawcą produktów elek­trycz­nych dla prze­mysłu, budow­nictwa miesz­ka­nio­wego i komer­cyj­nego. Zakres produktów obej­muje dystry­bucję energii, osprzęt elek­tro­in­sta­la­cyjny, auto­ma­tykę budynku oraz systemy prowa­dzenia prze­wodów.
