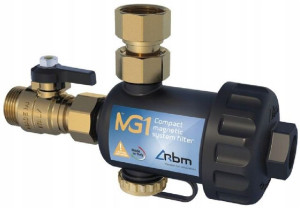

Filtr Magnetyczny Separator Zanieczyszczeń 3/4 Rbm

Opis

FILTR MAGNETYCZNY SEPARATOR ZANIECZYSZCZEŃ 3/4" RBMFiltr magnetyczny „MG1” instalacji c.o. do montażu pod kotłem chroni instalacje centralnego ogrzewania przed korozją i wydłuża żywotność kotła – przechwytuje zanieczyszczenia magnetyczne i niemagnetyczne podczas normalnej pracy.

Filtr magnetyczny „MG1” instalacji c.o. do montażu pod kotłem chroni instalacje centralnego ogrzewania przed korozją i wydłuża żywotność kotła – przechwytuje zanieczyszczenia magnetyczne i niemagnetyczne podczas normalnej pracy.

Główne zalety:wyjątkowo małe gabarytyniskie opory hydraulicznewkład filtrujący ze stali nierdzewnejpolimerowy korpusfiltr wyposażony w zawór odcinający z gwintem ¾’możliwość montażu w 4 konfiguracjachwydłuża żywotność kotła – przechwytuje zanieczyszczenia magnetyczne i niemagnetycznepodnosi sprawność działania instalacjiprzeciwdziała korozjiMG1 produkcji RBM jest optymalnym rozwiązaniem problemów instalacji związanych z zanieczyszczeniem cząstkami, zwłaszcza piasku i rdzy, będących produktem korozji i kamienia podczas normalnej pracy instalacji.

ZASADA DZIAŁANIA:Dzięki skutecznemu i stałemu działaniu filtr magnetyczny zbiera wszystkie zanieczyszczenia obecne w instalacji, zapobiegając ich cyrkulacji, co pozwala uniknąć zużycia i uszkodzenia pozostałych elementów instalacji, w szczególności pomp cyrkulacyjnych i wymienników ciepła.

MG1 nieustannie czuwa nad ochroną kotła.

ZASTOSOWANIE:Zalecamy zainstalowanie urządzenia MG1 na obiegu powrotnym na wlocie do kotła, aby chronić go przed wszelkimi zanieczyszczeniami obecnymi w instalacji, zwłaszcza w fazie rozruchu.

Dzięki niewielkim wymiarom może być stosowany pod kotłami w instalacjach domowych, gdzie przestrzeń montażowa jest znacznie ograniczona, uniemożliwiając użycie tradycyjnego filtra magnetycznego.

STOPIEŃ FILTRACJI:MG1 usuwa cząstki magnetyczne i niemagnetyczne, które mogą wyrządzić szkody w instalacji pierwszego dnia pracy. Ciągły przepływ cieczy przez filtr podczas normalnego działania instalacji, w której jest zainstalowany, stopniowo prowadzi do całkowitego usunięcia zanieczyszczeń.

OSTRZEŻENIA:Filtr ten zawiera silny magnes, a w jego wnętrzu występują bardzo wysokie pola magnetyczne. Zalecamy, aby osoby noszące rozrusznik serca pozostawały w bezpiecznej odległości podczas pracy i/lub konserwacji filtra. Należy zwrócić uwagę na używanie urządzeń elektronicznych w pobliżu magnesów, aby nie zakłócać ich działania.

Zasada działania:Ciecz płynąca po wyznaczonej trasie jest zmuszona przedostać się przez siatkę wkładu do komory filtracyjnej.

W komorze filtracyjnej, dzięki jednoczesnemu oddziaływaniu:magnesu,wkładu filtrującego,kierunku cieczy, nadanemu przez szczególną geometrię wewnętrzną, woda filtrowana jest ze szlamu magnetycznego.

Po pierwsze, nagłe zmiany w przekroju (komora filtracyjna ma większą średnicę niż przewód) spowalniają ruch cieczy, a co za tym idzie, prędkość porywania zawieszonych w niej cząstek, uniemożliwiając ich ucieczce przez wytwarzane pole magnetyczne.

Większe cząsteczki zderzają się z siatką wkładu filtracyjnego i dodatkowo spowalniają swój ruch przed powrotem do obiegu.

Magnes, umieszczony w cylindrze w środku komory filtracyjnej, przyciąga wszystkie zanieczyszczenia o właściwościach magnetycznych.

W konfiguracji instalacji filtra z korpusem głównym wkładu/magnesu skierowanym ku dołowi, cięższe cząsteczki opadają na dół na skutek działania grawitacji, która przeważa nad siłą porywania.

W ten sposób wszystkie zanieczyszczenia magnetyczne (pozostałości magnetyczne) i niemagnetyczne (algi, szlam, piasek itd.) obecne w instalacji są zatrzymywane w komorze filtracyjnej.

Wkład ze stali nierdzewnej został zaprojektowany tak, aby nie stawiać nadmiernego oporu przepływowi cieczy (niskie spadki ciśnienia) oraz ułatwić jej ruch, który przyczynia się do opadnięcia najcięższych cząstek na dno.

Charakterystyka konstrukcyjna:Korpus wkładu: Poliamid PA66 + 30% włókna szklanegoKorek z magnesem: Poliamid PA66 + 30% włókna szklanegoWkład filtrujący: AISI 304Uszczelnienia hydrauliczne: EPDM PEROXMagnes: Neodymowy REN35 B = 11.000 wg skali GausaKorpus zaworu kulowego: MosiądzZłącze obrotowe: MosiądzCharakterystyczna techniczna:Zgodna ciecz: Woda, woda + glikolMaks. ciśnienie robocze: 3 barTemperatura robocza: 0÷90°CStopień filtracji: 800 μmHałas indukowany (zgodnie z EN13443 i UNI 3822)Hałas wywoływany przez MG1 w przewodach rurowych wynosi 0 dB(A).

Zgodnie z normą EN 13443 MG1 należy zatem do grupy I, podobnie jak wszystkie produkty o poziomie hałasu < 20 dB
