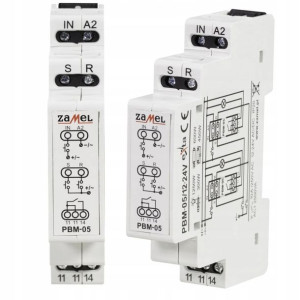

ZAMEL Przekaźnik Bistabilny Beznapięciowy 12 24 V

Opis

Przekaźnik bistabilny beznapięciowyZAMEL PBM-05/12-24V ✔ Bistabilne (dwustanowe) sterowanie oświetleniem ✔ Montaż na szynie TH35 Praca z wieloma przyciskami jednobiegunowymi ✔ Funkcje centralnego sterowania ✔ Wyjście przekaźnikowe – jeden styk zwierny o maksymalnej obciążalności 10 A ✔ Wyzwalanie układu z przewodu L ✔ Dwużyłowa instalacja sterująca i zerowy pobór prądu ✔ Pamięć stanu przekaźnikaOpis przekaźnikaZacisk wyzwalania (IN)Zaciski centralnego sterowania (S, R)Zaciski wyjściowe przekaźnika (11, 11, 14)Zacisk zasilania (N) ➡️ Przekaźnik bistabilny PBM-05/12-24Vsłuży do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. ➡️ Kolejne naciśnięcia dowolnego z przycisków (podłączonych do wejścia IN) powodują załączenie lub wyłączenie urządzenia podłączonego do zacisków wyjściowych. ➡️ Wejścia sterujące SET i RESET pozwalają na centralne sterowanie grupą przekaźników. ➡️ Impulsem sterującym wejścia IN oraz S i R może być tylko impuls z linii L. ➡️ Konstrukcja przekaźnika umożliwia zapamiętanie jego aktualnego stanuw przypadku zaniku napięcia zasilania. ➡️ Ważną cecha urządzenia jest zerowy pobór prądu.

MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PBM-05 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

DziałanieUrządzenie po poprawnym podłączeniu jest gotowe do pracy.

Poprawność działania przekaźnika można sprawdzić naciskając kilkukrotnie podłączony do zacisku IN, przycisk jednobiegunowy ‑ urządzenie powinno załączać i wyłączać obciążenie podłączone do jego zacisków wyjściowych.

Przyciski jednobiegunowe łączone równolegle nie mogą być wykonane w wersji z podświetleniem.

Wykorzystując funkcję SET-RESET istnieje możliwość centralnego sterowania grupą przekaźników.

Należy pamiętać, że wejścia IN oraz SET i RESET można sterować tylko za pomocą linii L.

Po zaniku napięcia stan przekaźnika zostaje zapamiętany.

Ważną cechą przekaźnika jest zerowy pobór prądu w stanie bez obciążenia.

Dane techniczneWymiary: jednomodułowa (17,5 mm) 90×17,5×66 mmWaga: 70 gZnamionowe napięcie zasilania: 12 - 24V AC/DCNapięcie maksymalne styków: 250VKategoria użytkowania: AC1Moc maksymalna przekaźnika: 2500 VAUkład styków: 1NOPrąd przekaźnika: 10AStopień ochrony obudowy: IP20Mocowanie obudowy: szyna TH35 (PN-EN 60715)
