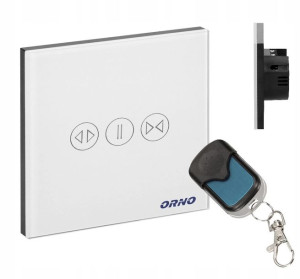

Przełącznik Roletowy Na Pilota Bezprzewodowy

Opis

Bezprzewodowy Łącznik Roletowy Sterowany PilotemORNO OR-GB-444✔️ Bezprzewodowy sterownik roletowy, stosowany do połączeń jednożyłowych.✔️ Idealnie nadaje się do obsługi rolet i żaluzji.✔️ Może być sterowany manualnie, poprzez naciśniecie przycisku bezpośrednio na panelu sterownika lub bezprzewodowo, za pomocą pilota zdalnego sterowania.✔️ Urządzenie pracuje na częstotliwości radiowej 433,92 MHz w terenie otwartym do 30m.✔️ Przeznaczone jest do montażu w standardowej puszce elektrycznej Ø60 mm, za pomocą śrub montażowych.

Zestaw Zawiera:1 szt. Łącznik Roletowy OR-GB-4441 szt. PilotSpecyfikacja Techniczna:Materiał: Przedni panel: Jasne szkło hartowane; Obudowa: PC (poliwęglan)Obudowa Uniepalniona: TakCzęstotliwość: 433,92 MHzNapięcie zasilania odbiornika: AC 110-240V, 50/60HzMax. obciążenie: 300 WPrzesłony torów prądowych: NieŁadowarka USB: NieMożliwość rozbudowy: NieWymiary łącznika:Szerokość: 86 mmWysokość: 86 mmGłębokość: 35 mmWymiary Pilota:Szerokość: 30 mmWysokość: 53 mmGłębokość: 14 mmZasilanie nadajnik (pilota): Bateria 1x27A (w zestawie)Montaż/ Instalacja1. W dolną część pokrywy włóż płaski śrubokręt i podważ pokrywę, tak aby pokrywa odskoczyła. Zdejmij szklaną płytkę. (Rys.2)2. Podłącz przewody zgodnie ze schematem (Rys.1). Po prawidłowym podłączeniu do instalacji elektrycznej umieść tylni panel sterownika w puszce montażowej i przykręć za pomocą śrub montażowych.3. Dopasuj przedni panel (szklaną płytkę) i dociśnij (Rys.3).4. Włącz zasilanie.5. Po włączeniu zasilania odczekaj 10 sekund, aż urządzenie uzyska pełne zasilanie.

Schemat Podłączenia PrzewodówA: przewód fazowy należy podłączyć do zacisku LB: przewody silnika rolety należy podłączyć do zacisków L1 oraz L3. UWAGA: zacisk L1 – podnoszenie rolety, zacisk L3 – opuszczanie rolety
