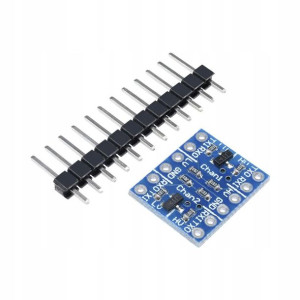

Konwerter poziomów logicznych napięć 2CH 3.3V/5V

Opis

Konwerter poziomów logicznych 2 kanałowy dzięki, któremu możemy komunikować ze sobą urządzenia pracujące z różnymi napięciami. Przykładowo Arduino pracujące na napięciu 5V z modułem GSM wymagającym napięcia 3.3V. Konwerter sprawdzi się najlepiej przy komunikacji UART ponieważ dla każdego kanału zostały wydzielone osobno linie TX i RX, każda odpowiada za transmisje w jedną stronę.

Moduł pracuje z napięciami w przedziale od 1.8V do 5V.

W miejsca LV i GND wpinamy napięcie urządzenia o niższych poziomach logicznych, w miejsca HV i GND wpinamy zasilanie urządzenia o napięciu wyższym. Piny oznaczona jako TX przekazują sygnał dalej, piny oznaczone jako RX odbierają sygnał.

W zestawie złącza goldpin.

Specyfikacja:

typ: UART (TX , RX)ilość kanałów: 2obsługiwane napięcia od 1.8V do 5Vwymiary: 13mm x 16mmKonwerter poziomów logicznych napięć 2CH UART 3.3V/5V
