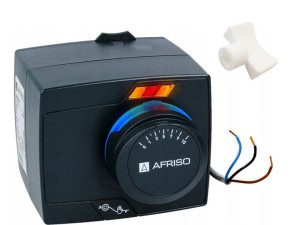

Siłownik Afriso Arm 343 Proclick 3 Punktowy Gratis

Opis

Siłownik elektryczny ARM 343 ProClick 3-punktowy 120 s 6 Nm AFRISO 1434310 + GRATISAFRISOSiłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.

Dane techniczneNapięcie zasilania: 230 V ACCzas obrotu o 90°: 120 sekundMoment obrotowy: 6 NmRodzaj sterowania: 3-punktoweZakres temperatury pracy: 0–50ºCPobór mocy: 2,5–4 VAKlasa bezpieczeństwa: IIStopień ochronności obudowy: IP42Wymiary (wys.×szer.×dł.):  85,5×97×99 mmDługość przewodu fabrycznego: 2 m, z wtyczkąTyp produktu: zawór 4DRSeria: PROCLICKKod u producenta: 1434310Schemat montażu:Zawór ARV ProClickCztery punkty mocujące mechanizmu ProClickSpłaszczenie na adapterzeDźwignia mechanizmu ProClickSiłownik ARM ProClickPierścień ze wskaźnikiemPokrętłoDwustronna skalaZawory mieszające ARV oraz siłowniki ARM wyposażone w system ProClick nie wymagają dodatkowych elementów łączących do montażu siłownika na zaworze.

Wystarczy chwycić pokrętło zaworu ARV ProClick i je pociągnąć. Następnie należy zdemontować niebieski pierścień ze wskaźnikiem, także pociągając go do siebie. Teraz wystarczy nasunąć siłownik ARM ProClick na zawór i docisnąć, aż do zablokowania się siłownika na zaworze. Wszystko bez użycia dodatkowych narzędzi.

Tryb pracy siłownika Przełączenia z trybu pracy automatycznej na ręczną dokonuje się przy pomocy przycisku trybu pracy. Przełącznik w górnej pozycji oznacza tryb pracy automatycznej. Wciśnięty przełącznik umożliwia pracę ręczną, czyli swobodne operowanie pokrętłem siłownika.

Sygnalizacja przy pomocy diod sygnalizacyjnych (LED). Skrajne diody informują o kierunku obrotu siłownika i zaworu mieszającego. Lewa dioda informuje o obrocie przeciwnie do ruchu wskazówek zegara, zaś prawa zgodnie z ruchem wskazówek zegara. Diody świecą również kiedy siłownik jest w skrajnych pozycjach, a regulator nadal podaje napięcie na siłownik.1. Czytelne Diody LED - sygnalizują swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.2. Wygodne pokrętło pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.3. Kabel z odpinaną wtyczką ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych4. Przycisk trybu pracy umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.+GRATIS do każdego zamówieniaKLUCZYK DO ODPOWIETRZANIA GRZEJNIKAUniwersalny klucz dzięki któremu można odpowietrzyć grzejnik. Warto pamiętać, że zapowietrzone grzejniki są przyczyną nieprawidłowego funkcjonowania instalacji grzewczej i nie otrzyma się pełnej mocy grzewczej.

ZRÓB TO SAM BEZ WZYWANIA HYDRAULIKA.

WASZE PYTANIA:Czy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe?

Tak. Każdy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe. Ich zadaniem jest rozłączenie napięcia w skrajnych pozycjach siłownika - zawór mieszający w pełni otwarty i całkowicie zamknięty.

Jaka jest różnica między sterowaniem 2-punktowym, 3-punktowym i proporcjonalnym siłownika? Które sterowanie wybrać?

Sterowanie 2-punktowe ma dwa punkty pracy: obróć zawór w lewo i obróć zawór w prawo. Z siłownika wyprowadzone są 3 przewody (neutralny oraz dwa prądowe). Napięcie cały czas jest podawane na jeden z przewodów prądowych (czarny). W tym momencie siłownik obraca się w jedną ze stron, zależną od ustawienia zworki. Jeśli napięcie zostanie podane również na drugi przewód (brązowy) zawór zacznie obracać się w drugą stronę. Nie ma możliwości zatrzymania pracy siłownika w stanie pośrednim. Siłownik pracuje do momentu aż osiągnie jeden ze stanów krańcowych i zostanie wyłączony przez wyłącznik krańcowy. Możliwe jest zasilanie 230 V AC lub 24 V AC.

Takie siłowniki montowane są na zaworach, które pracują w funkcji przełączania, np. pomiędzy dwoma odbiornikami ciepła.

Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przew
